DIY, Perbaiki dan ganti Backlight TV LCD yang Mati

Roda2makassar.com – Siang mas bro Daeng sekalian, artikel kali ini R2M akan share sedikit tentang perbaiki backlight tv lcd sehingga meminimalisir pengeluaran, maksudnya gimana tuh? Jadi ceritanya begini, ada sebuah TV LCD merek LG dirumah yang telah 2 kali masuk bengkel, pertama R2M bawa ke Service Resmi LG Makassar karena backlight atau lampu belakangnya mati sehingga tidak ada gambar sama sekali pada TV, hanya ada suara yang menggelegar jika volume dinaikkan, yaa iiyaa… 😀 😀 namun yang saya dapatkan di servis resmi LG, situkang servis hanya menjumper dengan timah solder 1 lampu backlight yang mati dan 350.000,- melayang.

Nah, rusak yang kedua dengan gejala dan diagnosa yang hampir sama R2M coba untuk jumper juga dan hasilnya Jrenggg…. 1 baris lampu led Modar,hahaha,,, terpaksa masuk tempat servis biasa dengan ongkos 300.000,-.

Namun dari servis yang kedua ini R2M bisa belajar untuk rusak yang ketiga kalinya ini, ternyata cara jumper R2M salah yang menyebabkan 1 baris LED mati modar tanpa kata-kata dan dengan percaya diri kali ini R2M akan bongkar dan perbaiki sendiri serta siapkan dana cadangan untuk masuk servis lagi..hahaha…

Panjang amat curhatnya, langsung saja ke cara bongkar. Buka penutup belakang, casing-casingnya hingga bisa dibuka LCD, Pelapis LCD dan ketemu dengan Backlight LCDnya.

Bongkar TV nya

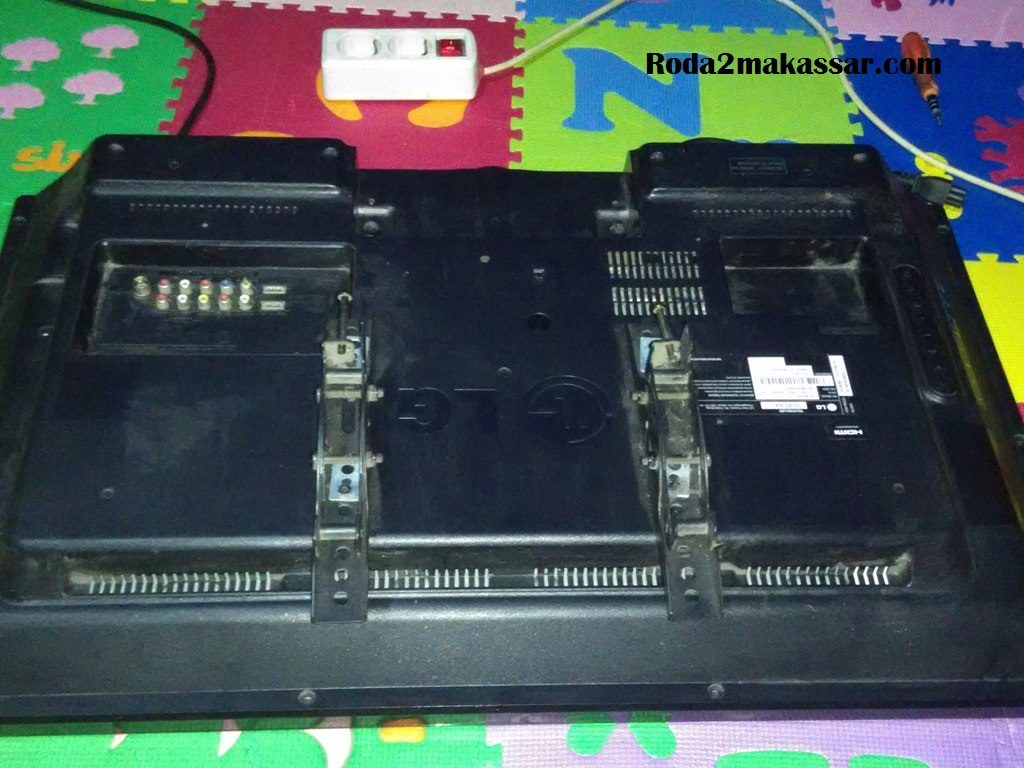

Casing belakang

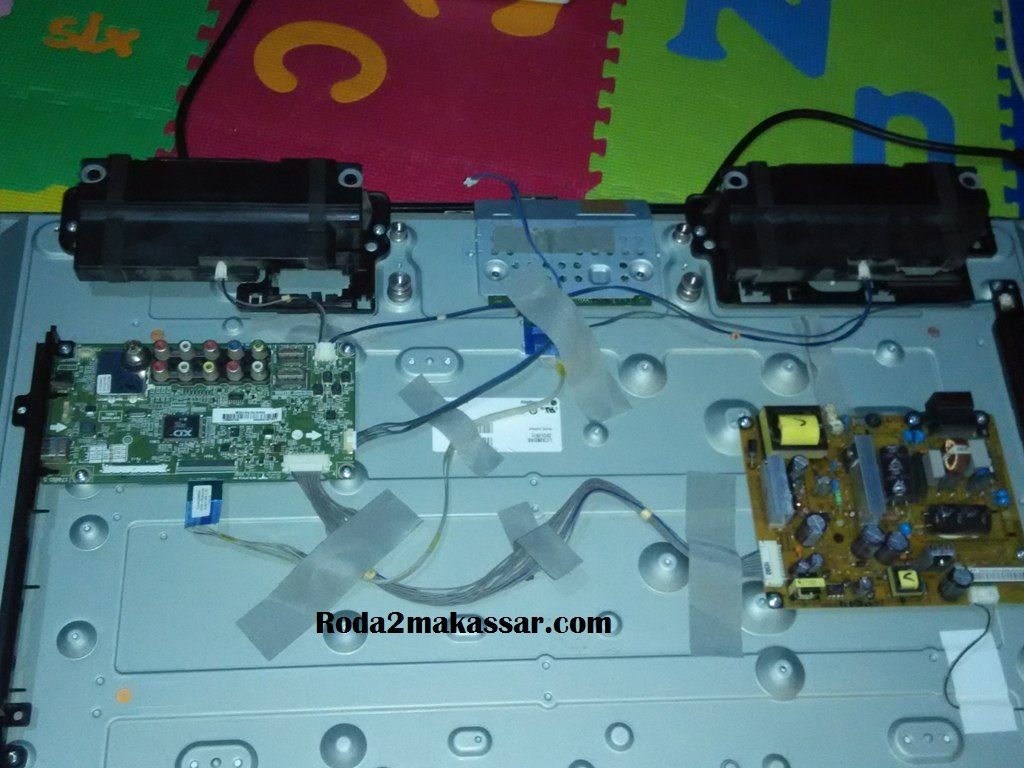

Casing belakang sudah dibuka

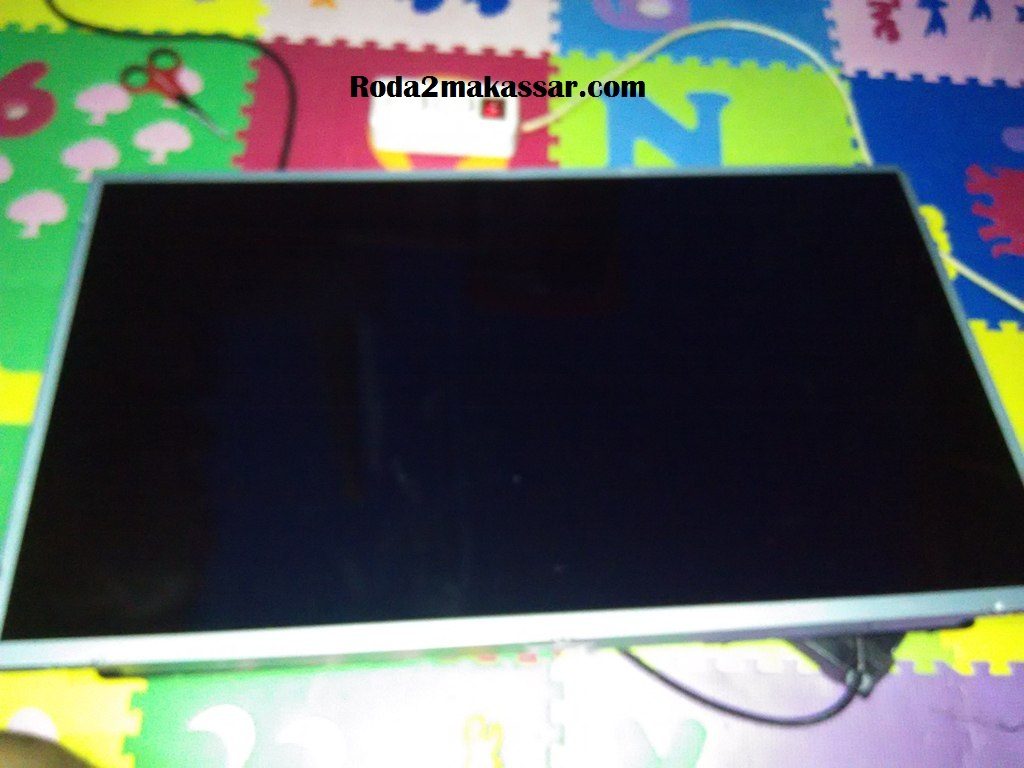

Balik dan buka Frame LCD

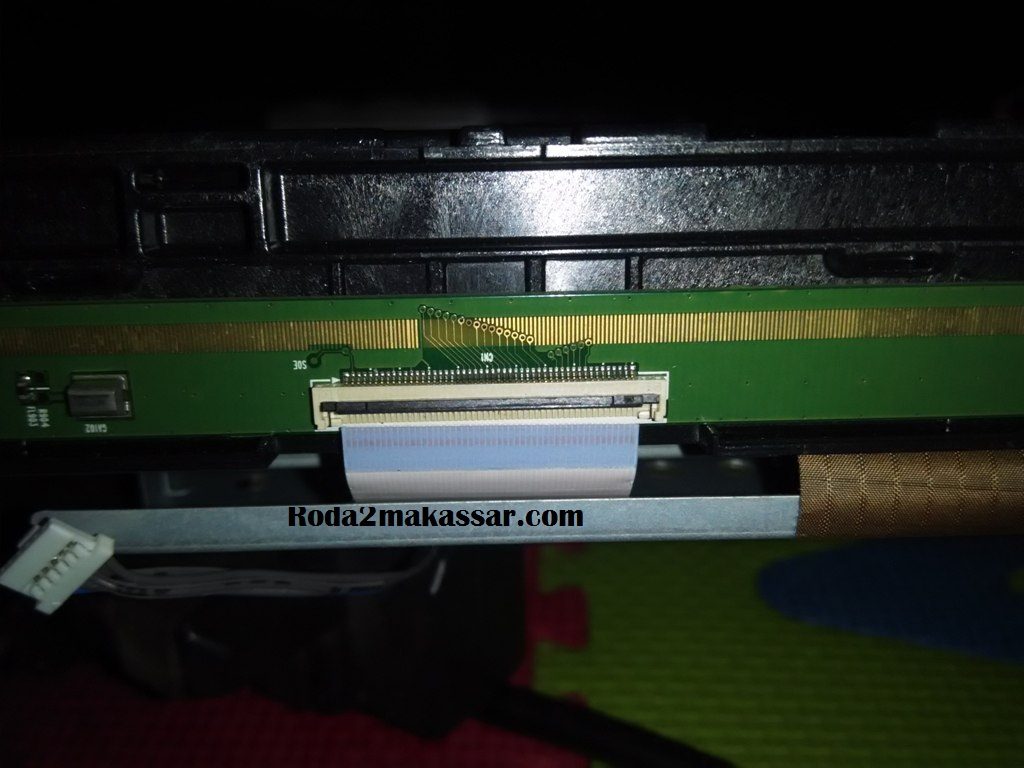

Jangan Lupa Buka sambungan LCD

Kalau sudah buka LCD, dibawahnya masih ada lapisan plastik putih berlapis yang fungsinya menyebarkan cahaya, buka juga maka akan muncullah semua lampu LCD.

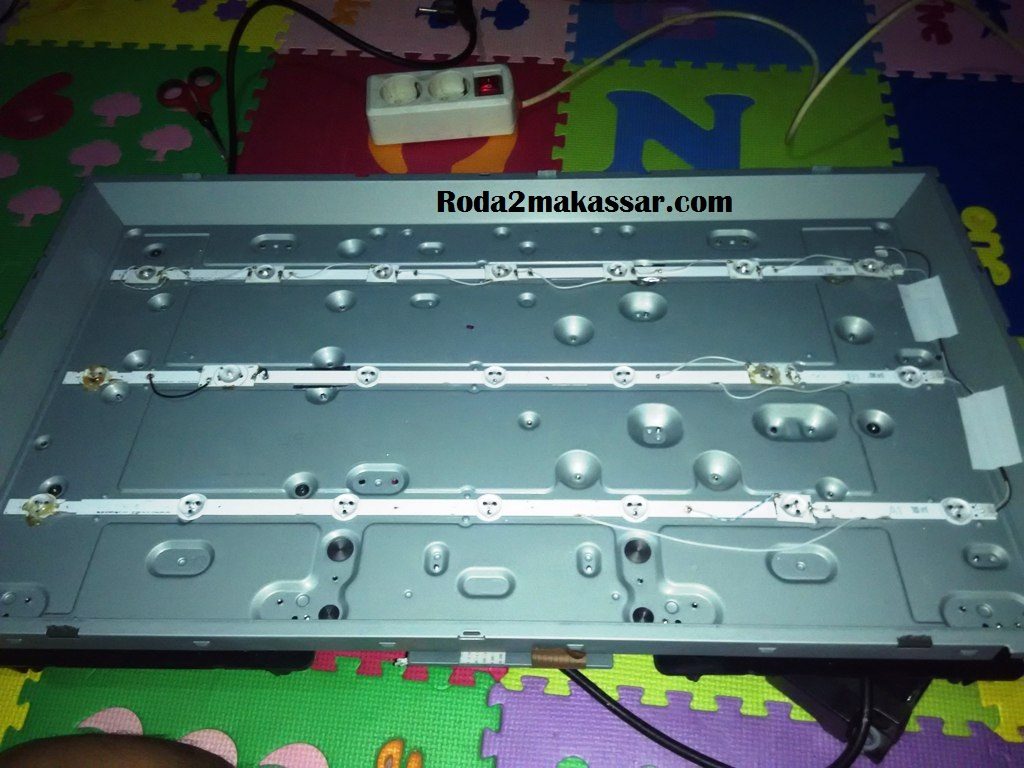

Lampu LCD sudah terlihat

Langakah-langkah

Sebelumnya, persiapkan dulu lampu cadangan yang bisa kalian peroleh di toko elektronik, dulu R2M beli seharga 35.000.- 1 biji (baris) dengan jumlah 6 lampu perbiji, inilah yang kita potong dan nanti kita solderkan ke lampu LCD lama yang sudah mati.

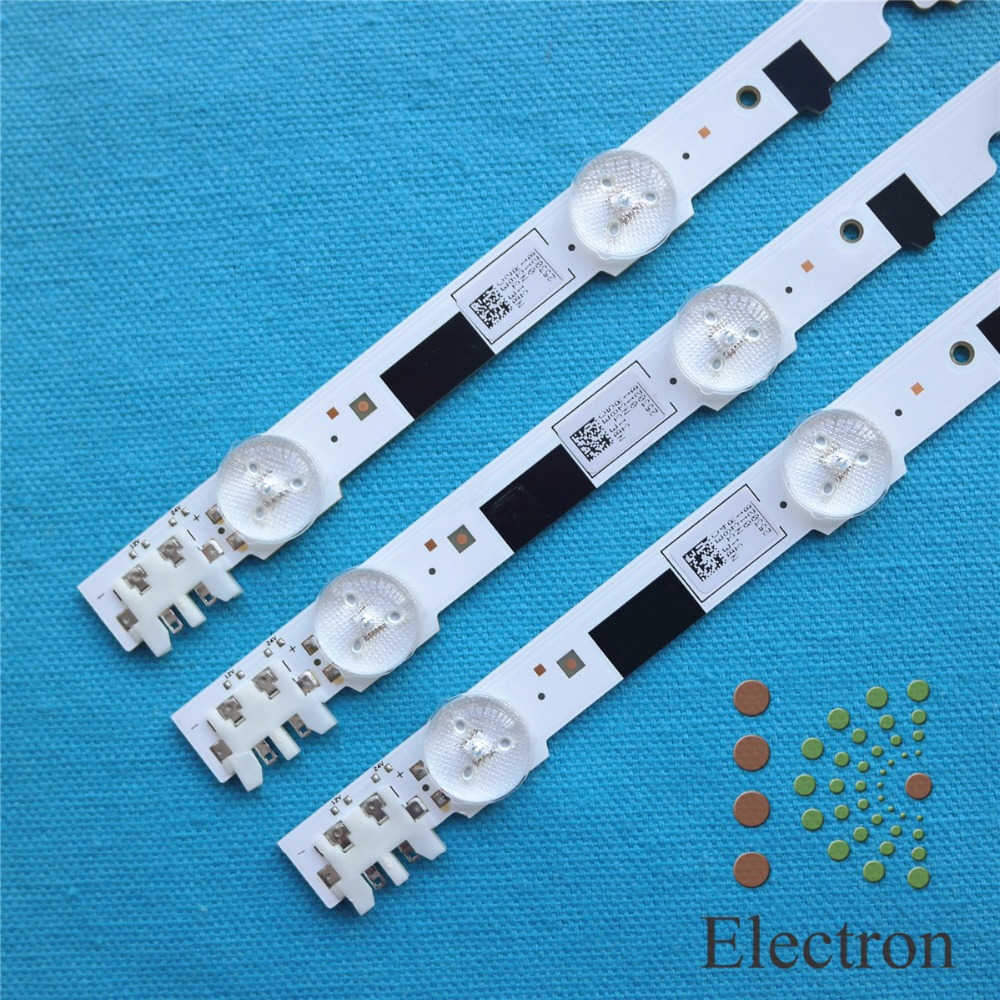

Contoh backlight yang akan dipotong

Disini R2M memotong lampu tersebut dan memasang langsung menumpuk lampu lama yang sudah mati, tapi sebelumnya harus ditau dulu jalur positif dan negatif dari rangkaian ini, dan nanti kita akan rangkai secara seri. Perhatikan dulu sisi positif dan negatif dari rangkaian, bisa dilihat di ujung batang lampu.

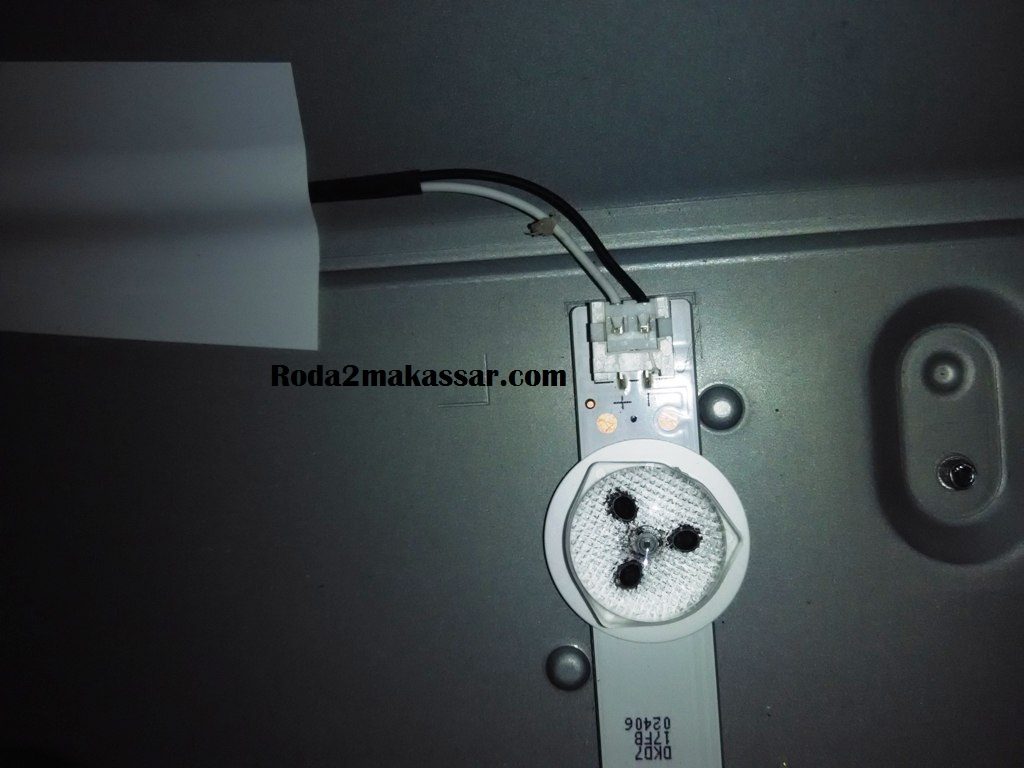

Tinggal runut positif negatifnya
perbaiki backlight tv lcd

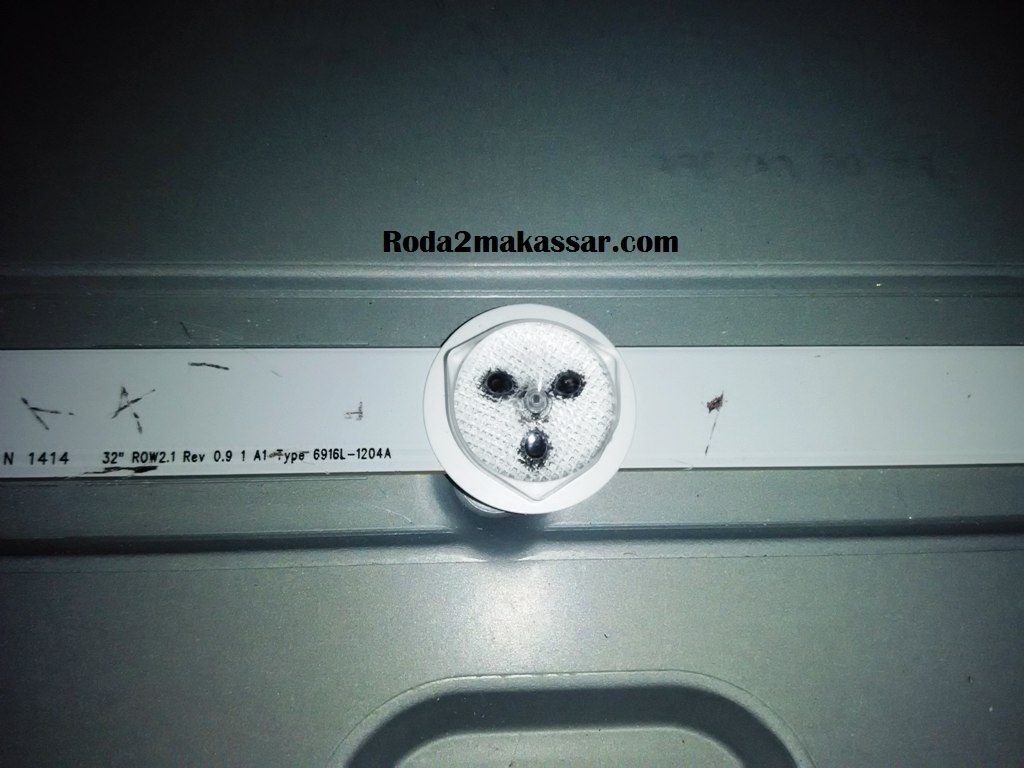

Lampu yang mati

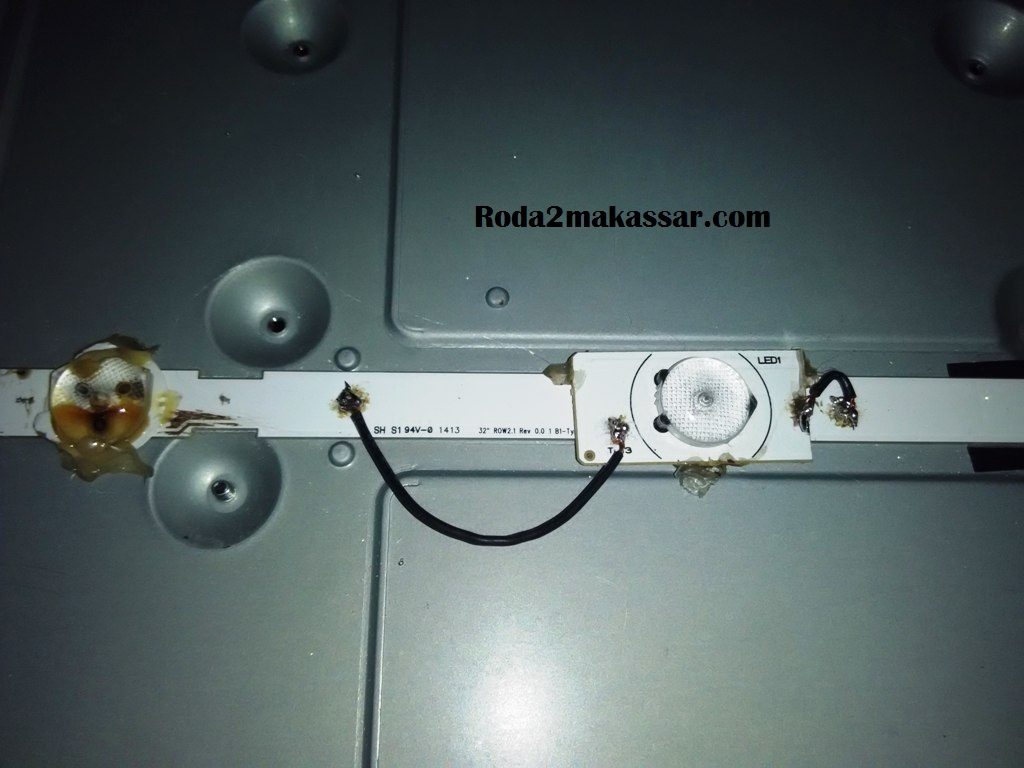

Lampu yang sudah dipotong dan ditempel kelampu yang mati

Untuk soldernya, supaya melengket maka perlu dikelupas dikit jalurnya hingga kelihatan bagian dalam tembaganya, positif negatifnya jangan lupa terbalik, lampu tidak akan menyala, karena dirangkai seri maka 1 lampu yang mati, maka semua akan mati total.

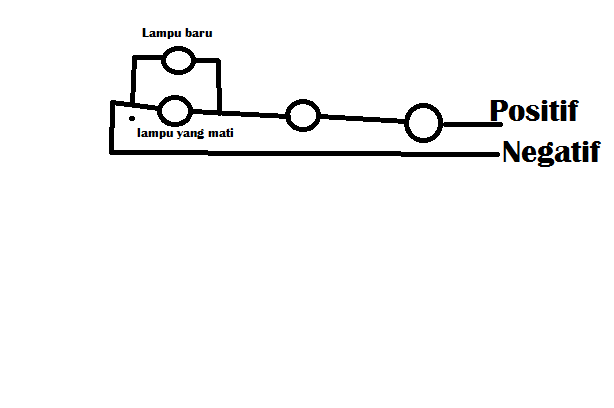

Cara mendeteksi lampu mana yang mati, bisa dengan AVOmeter, namun bisa juga dengan menghidupkan TV dan melihat secara langsung, yang masih menyala akan kelihatan berkedip-kedip kecil, berikut gambar rangkaian sederhana dari penggantian lampu backlight LCD ini.

perbaiki backlight tv lcd

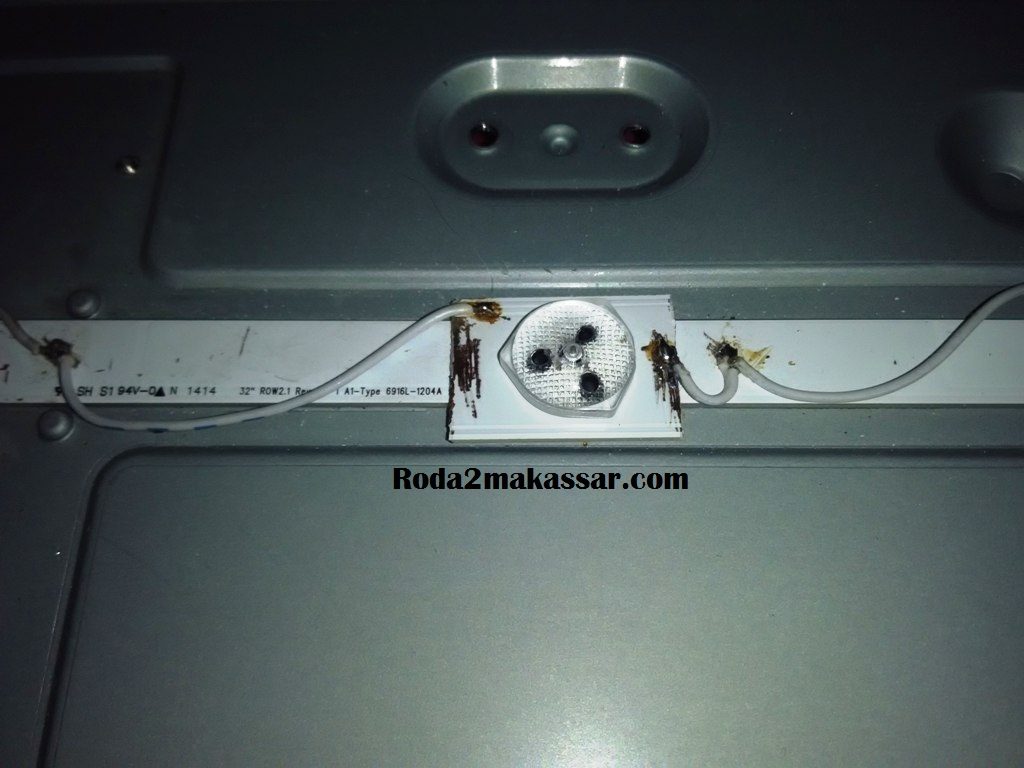

Hasil setelah disambung kabel dan disolder

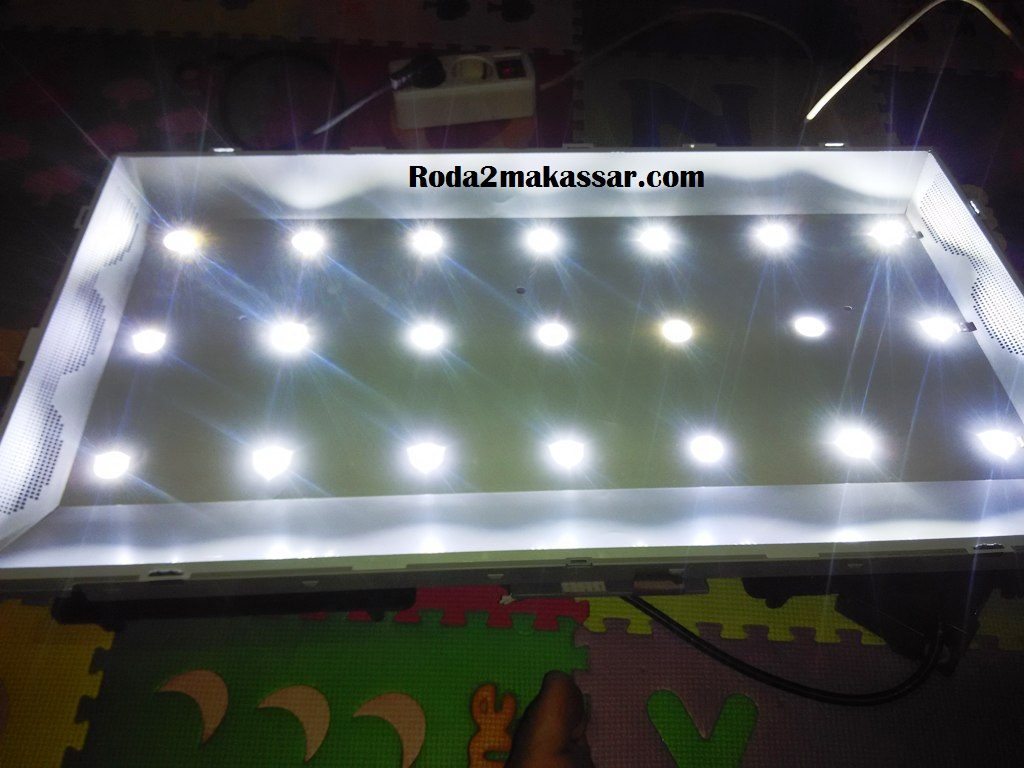

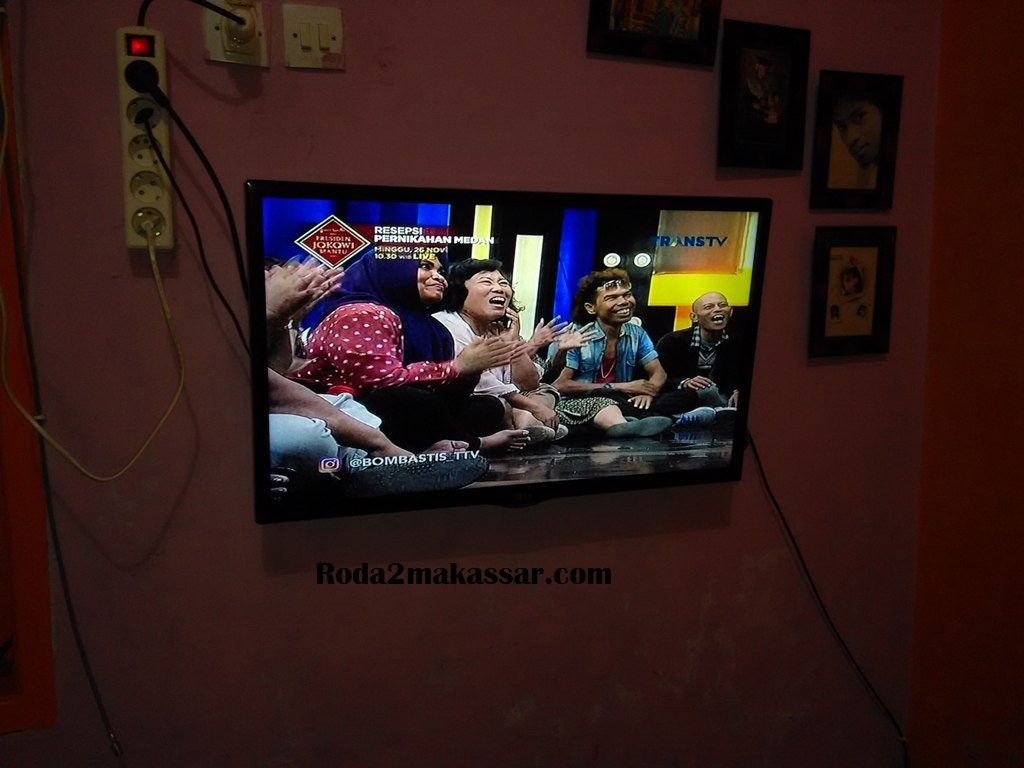

jika berhasil maka akan menyala seperti berikut…Jrengggggggggggg…..

perbaiki backlight tv lcd
Yeeeeee….berhasil

Tinggal rangkai ulang TVnya berkebalikan dari membongkar tadi. dan mari kita nonton fesbooker bersama-sama. Sangat meminimalisir pengeluaran kan? 😀 😀

Demikian cara perbaiki backlight tv lcd, semoga bisa jadi bahan untuk membongkar sendiri TV anda, jika ada yang berhasil alhamdulillah dan jika ada yang malah tambah rusak, R2M tidak bertanggung jawab akan hal tersebut. 😀 😀 jika ada pertanyaan silahkan hub. saja, nanti R2M bantu sebisanya, dan yang paling utama adalah Keberanian dan tanggung resiko masing-masing..heheh… Ciaooo…
